噴嘴流量計

噴嘴的測量是依據流體力學的節流原理。當充滿管道的流體流經管道內的噴嘴時，流束將在噴嘴處形成局部收縮，從而使流速加快，靜壓力降低。于是在噴嘴前后便產生了壓力降或叫壓差。介質流動的流量愈大，在噴嘴前后產生的壓差也就愈大。根據壓差的平方根與流量成正比的關系，利用差壓儀表測量壓差來確定流體流量。

●標準噴嘴（ISA1932噴嘴）
    適用介質；適合高溫高壓蒸汽和水、也可用于各種氣體、液體；
    公稱口徑：DN50—DN500 （DN>500亦可設計、生產）；
    工作壓力：≦42MPa；
    工作溫度：-50℃ — 650℃；
    取壓方式：角接取壓；
    噴嘴安裝方式：管道式、夾持式、焊接式；
    執行標準：IS05167；GB/T2624；
    精確度：符合標準±1.0 %；
    材質：法蘭或夾持件：按介質溫度可選碳鋼、合金鋼；不銹鋼等；
    噴嘴：不銹鋼304；316等。

●長徑噴嘴
    適用介質；特別適合高溫高壓蒸汽和水、也可用于各種氣體、液體；
    公稱口徑：DN50—DN500；
    工作壓力：≦42MPa；
    工作溫度：-50℃ - 650℃；
    取壓方式：徑距（D-D/2）取壓；
    噴嘴件安裝方式：配帶并焊接上、下游管段再按徑距（D-D/2）設置取壓孔；
    執行標準：IS05167; GB/T2624；
    精確度：符合標準±2.0 %；
    材質：上、下游管段按介質溫度可選碳鋼、合金鋼；不銹鋼等；
    噴 嘴：不銹鋼304； 316等。

標準噴嘴

（ISA1932噴嘴）

●長徑噴嘴

1、盡可能避免測量管內變成負壓；  2、避免附近有大電機、大變壓器等，以免引起噴嘴場干擾；  3、選擇震動小的場所，特別對一體型儀表；  4、易于實現傳感器單獨接地的場所；　　  5、盡可能避免受陽光直照；　　 6、盡可能避開周?chē)h(huán)境有高濃度腐蝕性氣體；  7、盡量滿足計算書要求的前后直管段。

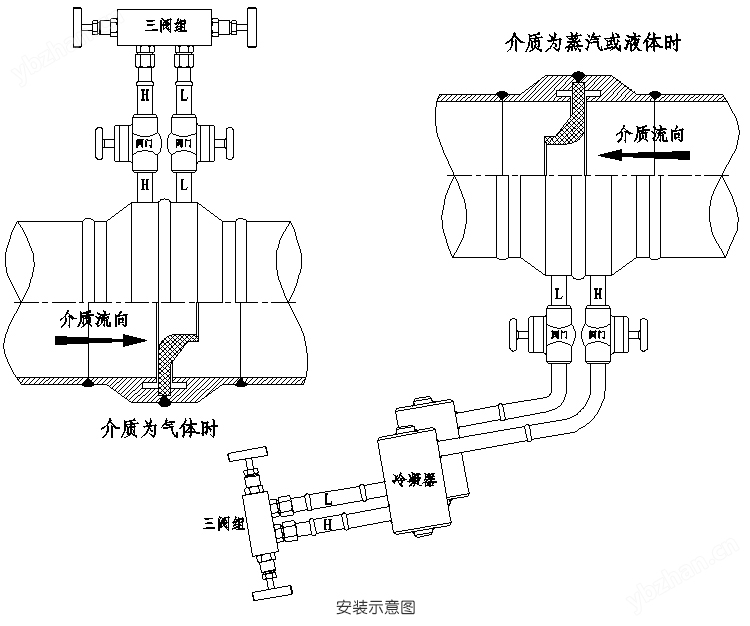

1、可水平、垂直或傾斜安裝，應保證管內充滿介質；  2、節流裝置前，后直管段應是直的，無肉眼可見彎曲，同時應是“圓的”，內壁應潔凈，無凹坑與沉淀物；  3、直管段長度要求及節流裝置安裝應符合GB/T26224—93有關規定；  4、引壓管路安裝應符合標準規定的規范。 故障現象 產生原因 解決方案 無差壓信號輸出 高低壓閥門未打開 打開高低壓閥門 平衡閥未旋緊 旋緊平衡閥 差壓信號輸出過小 差壓量程不匹配 調整變送器量程 高壓引壓管泄漏 查找并排除泄漏 差壓信號輸出過大 低壓引壓管堵塞 清理引壓管 差壓量程不匹配 調整變送器量程
