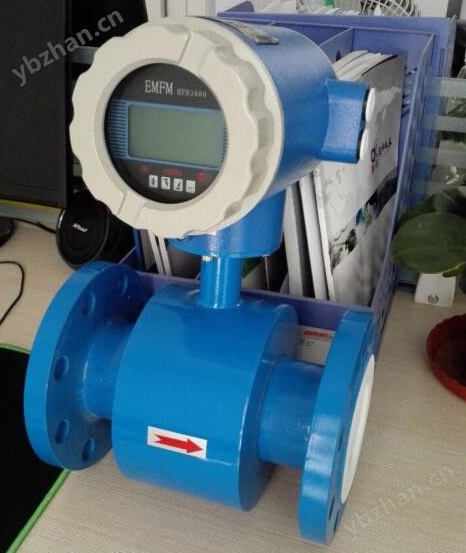

水泥漿管道流量計
江蘇奧科儀表有限公司
T：/ 柏經理

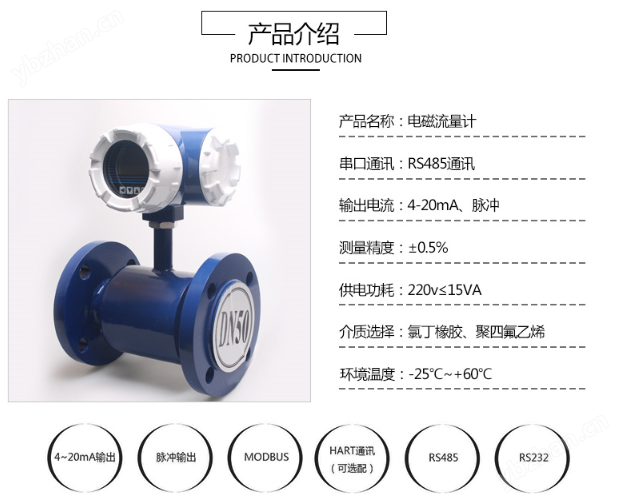

水泥漿流量計--產品優勢：
水泥漿管道流量計--性能特點：
◆儀表結構簡單、可靠，無可動部件，工作壽命長。
◆無截流阻流部件，不存在壓力損失和流體堵塞現象。
◆無機械慣性，響應快速，穩定性好，可應用于自動檢測、調節和程控系統。
◆測量精度不受被測介質的種類及其溫度、粘度、密度、壓力等物理量參數的影響。
◆采用聚四氟乙烯或橡膠材質襯里和Hc、Hb、316L、Ti等電極材料的不同組合可適應不同介質的需要。
◆備有管道式、插入式等多種流量計型號。
◆采用EEPROM存貯器，測量運算數據存貯保護安全可靠。
◆具備一體化和分離型兩種型式。
◆高清晰度LCD背光顯示。
的測量原理：

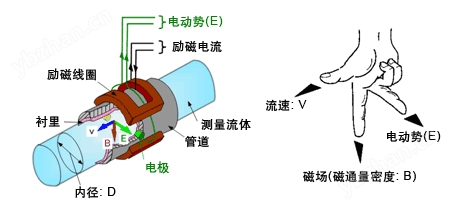

電磁流量計的工作原理是基于法拉第電磁感應定律。測量管內的導電介質相當于法拉第試驗中的導電金屬桿，上下兩端的兩個電磁線圈產生恒定磁場。當有導電介質流過時，則會產生感應電壓。管道內部的兩個電極測量產生的感應電壓。測量管道通過不導電的內襯（橡膠，特氟隆等）實現與流體和測量電極的電磁隔離，如圖所示。
產品特點：
1、傳感器結構簡單，測量管內沒有可動部件，也沒有任何阻礙流體流動的節流部件。所以當流體通過流量計時不會引起任何附加的壓力損失，是流量計中運行能耗zui低的流量儀表之一。
2、可測量臟污介質、腐蝕性介質及懸濁性液固相流的流量。這是由于儀表測量管內部流動部件，與被測流體接觸的只是測量管內襯和電極，其材料可根據被測流體的性質來選擇。例如，用聚氟乙烯或四氟乙烯做內襯，可測量各種酸、堿、鹽等腐蝕性介質；采用耐磨橡膠做內襯，就特別適合于測量帶有固體顆粒的、磨損較大的礦漿、水泥漿等液固兩相流以及各種帶纖維液體和紙漿等懸濁液體。
3、電磁流量計是一種體積流量測量儀表，在測量過程中，它不受被測介質的溫度、粘度、密度以及電導率（在一定范圍）的影響。因此只需經水標定后，就可以用來測量其它導電性液體的流量。
4、輸出只與被測介質的平均流速成正比，而與對稱分布下的流動狀態（層流或湍流）無關。所以流量計的量程范圍極寬，其測量范圍度可達100:1，有的甚至達1000:1的可運行流量范圍。
5、無機械慣性，反應靈敏，可以測量瞬時脈動流量，也可測量正反兩個方向的流量。
6、工業用電磁流量計的口徑范圍極寬，從幾個毫米一直到幾米，而且國內已有口徑達3m的實流校驗設備，為流量計的應用和發展奠定了基礎。
參數
通徑(mm) | 流量范圍(/h) | 通徑(mm) | 流量范圍(/h) |
DN15 | 0.32~6.36 | DN400 | 226.08~4521.60 |
DN20 | 0.57~11.30 | DN450 | 286.13~5722.65 |
DN25 | 0.88~17.66 | DN500 | 353.25~7065.00 |
DN32 | 1.45~28.94 | DN600 | 508.68~10173.60 |
DN40 | 2.26~45.22 | DN700 | 692.37~13847.40 |
DN50 | 3.53~70.65 | DN800 | 904.32~18086.40 |
DN65 | 5.97~119.40 | DN900 | 1144.53~22890.60 |
DN80 | 9.04~180.86 | DN1000 | 1413.00~28260.00 |
DN100 | 14.13~282.60 | DN1200 | 2034.72~40694.40 |
DN125 | 22.08~441.56 | DN1400 | 2769.48~55389.60 |
DN150 | 31.79~635.85 | DN1600 | 3617.28~72345.60 |
DN200 | 56.52~1130.40 | DN1800 | 4578.12~91562.40 |
DN250 | 88.31~1766.25 | DN2000 | 5652.00~113040.00 |
DN300 | 127.17~2543.40 | DN2200 | 6838.92~136778.40 |
DN350 | 173.09~3461.85 | DN2400 | 8138.88~162777.60 |
儀表的選型是儀表應用中非常重要的工作，有關資料表明，儀表在實際應用中有2/3的故障是儀表的錯誤選型或錯誤的安裝而造成的，請特別注意。
◆收集數據
1.被測流體成份
2.流量、zui小流量
3.zui高工作壓力
4.zui高溫度、zui低溫度
流量的測量不受流體的密度、粘度、溫度、壓力和電導率變化的影響，傳感器感應電壓信號與平均流速呈線性關系，因此測量精度高。測量管道內無阻流件，因此沒有附加的壓力損失；測量管道內無可動部件，因此傳感器壽命極長。由于感應電壓信號是在整個充滿磁場的中間中形成的，是管道載面上的平均值因此傳感器所需的直管段較短，長度為5倍的管道直徑。多種電極及內襯材料，可滿足耐腐蝕、耐磨損的要求。HSBLDE轉換器采用國際 的單片機和表面貼裝技術，性能可靠、精度高、功耗低、零點穩定、參數設定方便，點擊中文顯示LCD，顯示累積流量，瞬時流量、流速、流量百分比等。雙向測量系統，可測正向流量，反向流量，采用特殊的生產工藝和優質材料，確保產品的性能在長時間內保持穩定。
有一系列優良特性,可以解決其它流量計不易應用的問題,如臟污流、腐蝕流的測量。上世紀70、80年代電磁流量在技術上有重大突破,其應用十分廣泛。
【簡單介紹】用來測量電導率大于5S/cm導電液體的體積流量，是一種測量導電介質體積流量的感應式儀表。除可測量一般導電液體的體積流量外，還可用于測量強酸強堿等強腐蝕液體和泥漿、礦漿、紙漿等均勻的液固兩相懸浮液體的體積流量。 廣泛應用于石油、化工、冶金、輕紡、造紙、環保、食品等工業部門及市政管理，水利建設、河流疏浚等領域的流量計量。
技術參數

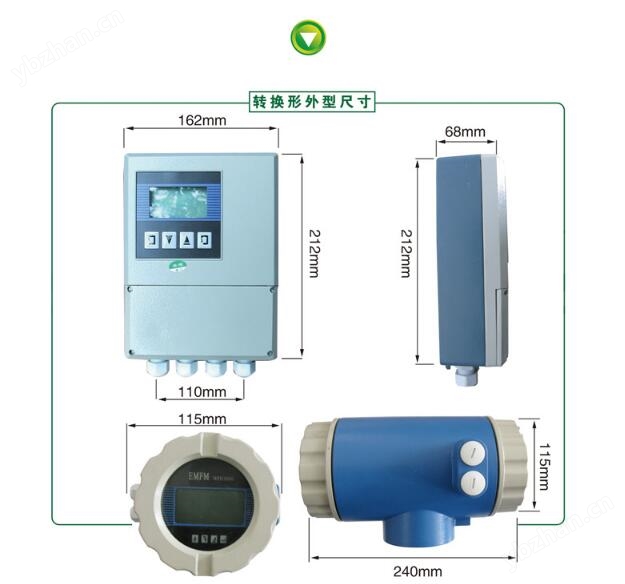

公稱通徑 | 10、15、20、25、32、40、50、65、80、100、125、150、200、250、300、350、400、500、600、700、800、900、1000、1200、1400、1600、1800、2000、2200、2400、2600、2800、3000 | ||||||
流速 | 15m／s | ||||||
精確度 | DN10~DN600 | 示值的：±0.5％(流速≥1m／s)；±3mm／s(流速<1m／s) | |||||
DN700~DN3000 | 示值的±0.5％(流速≥0.8m／S)；±4mm／s(流速<0.8m／S) | ||||||
流體導電率 | ≥5uS／cm | ||||||
公稱壓力 | 4.0MPa | 1.6MPa | 1.0MPa | 0.6MPa | 6.3、10MPa | ||
DN10~DN80 | DN100~DN150 | DN200~DN1000 | DN1200~DN2000 | 特殊訂貨 | |||
環境溫度 | 傳感器 | -25℃～+60℃ | |||||
轉換器及一體型 | -10℃～+60℃ | ||||||
襯里材料 | 聚四氟乙烯、聚氯丁橡膠、聚氨酯、聚全氟乙bing烯(F46)、加網PFA | ||||||
流體溫度 | 一體型 | 70℃ | |||||
分離型 | 聚氯丁橡膠襯里 | 80℃；120℃(訂貨時注明) | |||||
聚氨酯襯里 | 80℃ | ||||||
聚四氟乙烯襯里 | 100℃；150℃(訂貨時注明) | ||||||
聚全氟乙bing烯(F46) | |||||||
加網PFA | |||||||
信號電極和接地電極材料 | 不銹鋼0Crl8Nil2M02Ti、哈氏合金C、哈氏合金B、鈦、鉭、鉑／銥合金、不銹鋼涂覆碳化鎢 | ||||||
電極機構 | DN300～DN3000 | ||||||
連接法蘭材料 | 碳鋼 | ||||||
接地法蘭材料 | 不銹鋼1Crl8Ni9Ti | ||||||
進口保護法蘭材料 | DN65~DN150 | 不銹鋼1Crl8Ni9Ti | |||||
DN200~DN1600 | 碳鋼+不銹鋼1Crl8Ni9Ti | ||||||
外殼防護 | DN10～DN3000分離型橡膠或聚氨酯襯里傳感器 | IP65或IP68 | |||||
其他傳感器、一體型流量計和分離型轉換器 | IP65 | ||||||
間距(分離型) | 轉換器距離傳感器一般不超過100m | ||||||
選型：
內徑（mm） | 10 | 15 | 20 | 25 | 32 | 40 | 50 | 65 |
Qmin（m3/h） | 0.0283 | 0.0636 | 0.12 | 0.176 | 0.29 | 0.452 | 0.7 | 1.19 |
Qmax（m3/h） | 4.24 | 9.54 | 16.96 | 26.5 | 43.42 | 67.85 | 106.0 | 179.0 |
內徑（mm） | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 |
Qmin（m3/h） | 1.8 | 2.82 | 4.41 | 6.36 | 11.3 | 17.6 | 25.4 | 34.6 |
Qmax（m3/h） | 271.0 | 424.0 | 662.0 | 954.0 | 1690 | 2650 | 3810 | 5190 |
內徑（mm） | 400 | 450 | 500 | 550 | 600 | 700 | 800 | 900 |
Qmin（m3/h） | 45.2 | 57.2 | 77.6 | 85.5 | 101.0 | 138.0 | 180.0 | 229.0 |
Qmax（m3/h） | 6780 | 8570 | 10600 | 12800 | 15200 | 20700 | 27100 | 34300 |
內徑（mm） | 1000 | 1100 | 1200 | 1400 | 1600 | 1800 | 2000 | 2200 |
Qmin（m3/h） | 282.0 | 342.0 | 407.0 | 554.1 | 732.7 | 916.0 | 1131.0 | 1368.4 |
Qmax（m3/h） | 42400 | 51300 | 61000 | 83121 | 108566 | 137404 | 169635 | 205258 |
電磁流量傳感器可與LDZ-50D或L-mag電磁流量轉換器配套，用以測量管道內各種導電性流體或液固二相介質的體積流量。傳感器的安裝形式為法蘭連接。流量計已在化工、冶金、鋼鐵、煤炭、水利、給排水、供暖、造紙、釀造、水泥、紡織等工業部門中獲得廣泛應用。
質量保證：我公司對本次投標所提供的產品均為廠家原廠原包裝，符合同家 質量認證和 質量認證體系，并提供產品技術資料(包含安裝說明書，產品裝箱目錄、產品口中文使用說明書、合格證及保修憑證等)。
