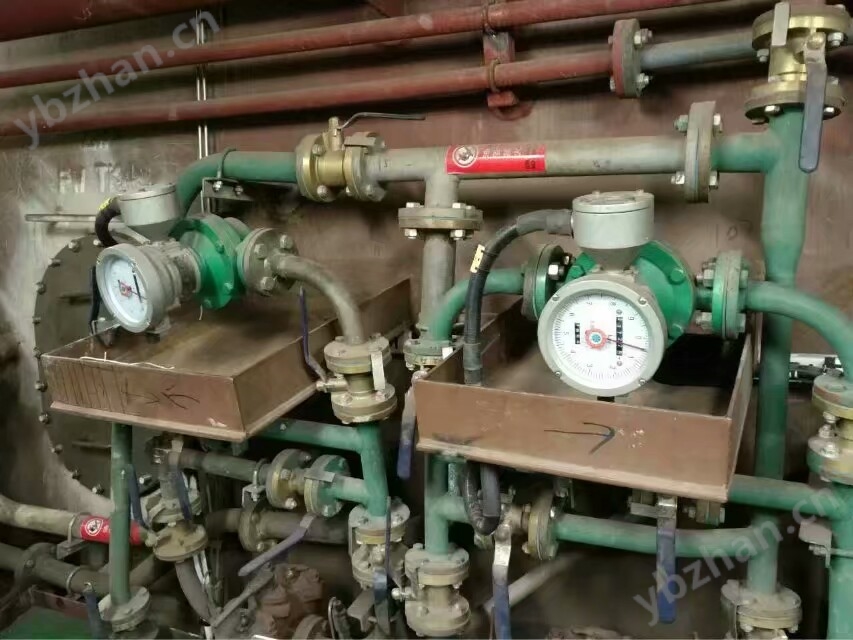

管道油脂常用流量計
該款為高精度流量計，測量精度高，純機械式，測量精度可以達到±0.5%級，是測量油品，酒精，樹脂類的首先貿易結算流量計
一、概述：
油脂流量計是計量流經管道內液體流量總和的容積式流量計,該儀表具有測量精度高,受液體粘度影響小,表前不需要安裝直管段, 廣泛用于石油、化工、醫藥衛生等油類及高粘度介質的累積流量測量。
三、工作原理及結構：

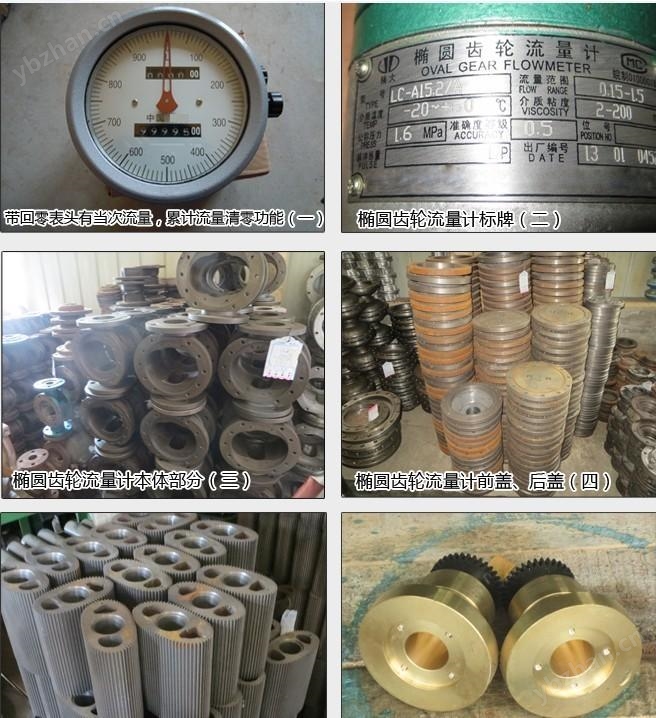

油脂流量計是由計量箱和裝在計量箱內的一對橢圓齒輪，與上下蓋板構成一個密封的初月形空腔（由于齒輪的轉動，所以不是密封的）作為一次排量的計算單位。當被測液體經管道進入流量計時，由于進出口處產生的壓力差推動一對齒輪連續旋轉，不斷地把經初月形空腔計量后的液體輸送到出口處，橢圓齒輪的轉數與每次排量四倍的乘積即為被測液體流量的總量（原理見圖）。流量計主要是由殼體、計數器、橢圓齒輪和聯軸器（分磁性聯軸器和軸向聯軸器）等組成。

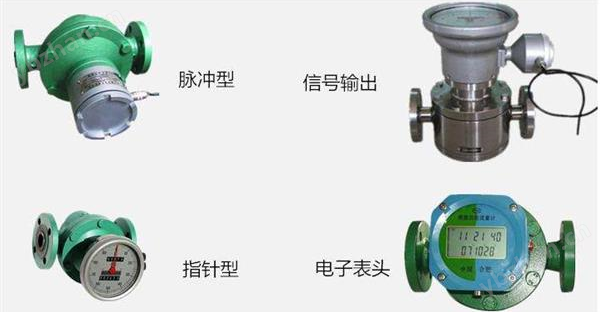

流量計流量計流量信號（即橢圓齒輪的旋轉速度n）的顯示，有就地顯示和遠傳顯示兩種。就地顯示將齒輪的轉動通過一系列的減速及調整轉速比機構之后，直接與儀表面板上的指示針相連，并經過機械式計數器進行總量的顯示。遠傳顯示主要是通過減速后的齒輪帶動*磁鐵旋轉，使得彈簧繼電器的觸點以與*磁鐵相同的旋轉頻率同步地閉合或斷開，從而發出一個個電脈沖遠傳給另一顯示儀表。
四、主要技術參數：
★本安防爆: ExiaⅡCTSdⅡBT4
★連接方式: 法蘭連接:DN10～DN200
★安裝方式: 水平、垂直
★口徑系列: DN10，15，20，25，40，50，80，100
★壓力損失: ≤0.1MPa
★精度等級: 普通型0.5級，高精度0.2級
★介質壓力: 普通型1.6MPa,高壓型3.2MPa
★粘度范圍: 普通型:0.6～200mpa.s,
高粘度200～1000mpa.s
★介質溫度: 普通型＜120℃，高壓型＜200℃
★表體材質: 鑄鐵、鑄鋼、不銹鋼等
★轉動部件: 鋁合金、不銹鋼等
基本誤差限（%） | ±0.5 | ||||
公稱壓力（MPa） | 1.6 | ||||
工作溫度（℃） | -30-＋160 | ||||
液體粘度（mPa﹒s） | 0.6-200 | ||||
型 號 | 公稱通徑 | 流量范圍（m2/ h） | |||
石油產品粘度（mPa﹒s） | 化學液體粘度（m2/ h） | ||||
0.6-2 | 2-8 | 8-200 | 0.6-200 | ||
LC-10 | 10 | 0.15-0.4 | 0.08-0.4 | 0.04-0.4 | 0.1-0.4 |
LC-15 | 15 | 0.38-1.5 | 0.25-1.5 | 0.15-1.5 | 0.3-1.5 |
LC-20 | 20 | 0.75-3 | 0.4-3 | 0.3-3 | 0.6-3 |
LC-25 | 25 | 1.5-6 | 0.8-6 | 0.6-6 | 1.2-6 |
LC-40 | 40 | 3-15 | 2-15 | 1.5-15 | 2.4-12 |
LC-50 | 50 | 4.8-24 | 3.2-24 | 2.4-24 | 3.8-19 |
LC-80 | 80 | 12-60 | 8-60 | 6-60 | 10-50 |
LC-100 | 100 | 20-100 | 13-100 | 10-100 | 16-80 |
AK-LC系列橢圓齒輪流量計外形尺寸表（鑄鐵、不銹鋼）
單位：mm
型 號 | 公稱通徑Dg | 總長L | 總寬H | 總高B | 中心高A | 法蘭D | 法蘭孔D1 | 螺栓孔n-φ |
LC-15 | 15 | 180 | 124 | 205 | 158 | 95 | 65 | 4-φ14 |
LC-20 | 20 | 180 | 124 | 225 | 168 | 105 | 75 | 4-φ14 |
LC-25 | 25 | 245 | 184 | 240 | 171 | 115 | 85 | 4-φ14 |
LC-40 | 40 | 250 | 184 | 270 | 187 | 145 | 110 | 4-φ18 |
LC-50 | 50 | 340 | 255 | 305 | 210 | 160 | 125 | 4-φ18 |
LC-80 | 80 | 420 | 310 | 390 | 260 | 195 | 160 | 8-φ18 |
LC-100 | 100 | 440 | 330 | 440 | 280 | 215 | 180 | 8-φ18 |
