一：渦街流量計概述;
CM-LUGB系列智能窩街流量計是一種新型流量儀表，它采用了新一代雙旋渦發生體流量傳感器，與國內外同類產品相比具有測量范圍寬，由其時小流量測量，精度高等許多新特點。具有其它流量計不可兼得的許多優點，渦街流量計是根據流體中插入物體所產生的旋渦個數與流速成比例制成的。然后再把旋渦產生壓力的變化作為應力的變化而進行檢出，輸出與流量成正比的4～20mA電流脈沖或直流電流輸送到流量積算儀或計算機系統。
二：渦街流量計主要特點
品種齊全、測量范圍廣、精度高檢出傳感器不與介質接觸。可靠性高氣液通用適用范圍廣沒有可動部件，構造牢固簡單使用壽命長壓力損失小計量成本便宜。檢出傳感器可互換，換后不需標定，便于維護，插入式流量計可進行不斷流拆卸耐腐蝕，安全，防爆。
表頭功能 ：
1．液晶點陣漢字顯示，直觀方便，操作簡潔明了；
2．帶全功能的HART協議，包含特殊命令；
3．帶溫度/壓力傳感器接口。溫度可配接Pt100或Pt1000，壓力可接表壓或絕壓傳感器，并可分段修正；
4．輸出信號多樣化，可根據客戶要求選擇兩線制4-20mA輸出、三線制脈沖輸出和三線制當量輸出；
5．具有的非線性修正功能，大大提高儀表的線性；
6．具有軟件頻譜分析功能，提高了儀表抗干擾和抗震的能力；
7．通用性強，可與渦街、旋進旋渦等輸出頻率信號的傳感器配套使用；
8．測量介質廣泛，可測量蒸汽、液體、一般氣體、天然氣等，測量天然氣時有超壓縮因子修正；
9．有中英文兩種版本，供用戶選擇；
10．超低功耗，一節干電池全性能工作可維持至少3年；
11．工作模式可自動切換，電池供電、兩線制、三線制；
12．自檢功能，有豐富的自檢信息；方便用戶檢修和調試。
13．具有獨立密碼設置，參數、總量清零和校準可設置不同級別的密碼，方便用戶管理；
14．顯示單位可選擇，可自定義；
15.一體化帶溫壓補償功能
智能漢字屏渦街流量計
三：渦街流量計通徑選擇計壓力損失
1）流量計通徑選擇
流量計的通經可根據使用流量Qv來選擇。為了獲得盡可能寬的流量測量范圍，正常使用流量應不小于流量計額定流量的1/2。為保證流量計的準確度，雷諾數范圍應在2×104～7×106內。
選擇流量計通徑時，應將已知標準狀態（1大氣壓，0℃）下的流量換算為工況狀態下的流量，以便從表（1.2）中選用適當的流量計。
1.將標準狀態下的密度ρN換算成工況下密度ρ。
2. 求出工況下的流量Qv：a）由標準狀態體積流量求出Qv：
a）由標準狀態體積流量求出Qv：
3）動態粘度η與運動粘度的換算：η=μρ
4）雷諾數：
以上式中：
ρ—工況下密度（kg/m3）
ρN—標準狀態下密度（kg/m3）
P— 工況下壓力（MPa）
T— 工況溫度（℃）
Qv—工況體積流量（m3/h）
QN—標準狀態下體積流量（Nm3/h）
Qm—質量流量（kg/h）
η—動態粘度（Pa?S）
RD—雷諾數
D—流量計管徑或插入探頭直徑（mm）

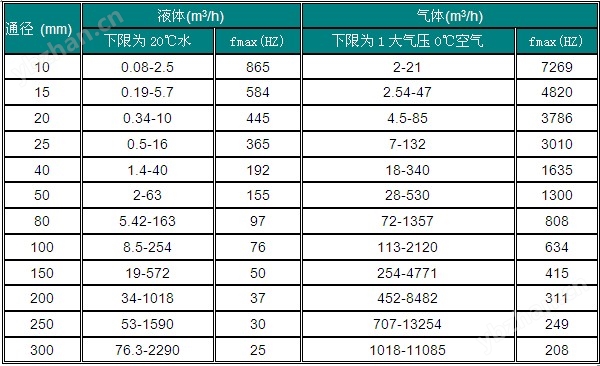

表1 不同通徑下流量計液體、氣體流量及所對應的頻率
四：渦街流量計主要規格
測量介質：液體、氣體或蒸汽
測量管徑：10～2500mm
測量范圍：液體0.35～9m/s
氣體或蒸汽4～70m/s
（0℃，1大氣壓時）
精 度：指示值的±1%
指示值的±2.5%（插入式）
（雷 數2×104～7×106）
輸出信號：
脈沖輸出：4～20mA電流脈沖二線制
脈寬0.5ms或0.25ms或三線制電壓脈沖
模擬輸出：4～20mADC二線制 hart輸出，RS485。
電源電壓：12-45V或3.6v鋰電池供電
[負載電阻=50（電源電壓-12）
流體溫度：-40～300℃
流體壓力：-0.1MPa～法蘭額定值
環境溫度：-40～80℃
-20～60℃ （帶現場指示表）
環境濕度：5～99%RH
接線連接孔：M20×1.5內螺紋
主要材料：
普通型：發生體及主體為1Cr18Ni9Ti；
防腐型：內襯和發生體均為聚四氟乙烯；外殼為1Cr18Ni9Ti；
儀表盒：不帶表頭為1Cr18Ni9Ti；帶表頭為鑄鋁。
重 量：參見外形尺寸圖。
四：渦街流量計通徑選擇計壓力損失
1）流量計通徑選擇
流量計的通經可根據使用流量Qv來選擇。為了獲得盡可能寬的流量測量范圍，正常使用流量應不小于流量計額定流量的1/2。為保證流量計的準確度，雷諾數范圍應在2×104～7×106內。
選擇流量計通徑時，應將已知標準狀態（1大氣壓，0℃）下的流量換算為工況狀態下的流量，以便從表（1.2）中選用適當的流量計。
1.將標準狀態下的密度ρN換算成工況下密度ρ。
2. 求出工況下的流量Qv：a）由標準狀態體積流量求出Qv：
a）由標準狀態體積流量求出Qv：
3）動態粘度η與運動粘度的換算：η=μρ
4）雷諾數：
以上式中：
ρ—工況下密度（kg/m3）
ρN—標準狀態下密度（kg/m3）
P— 工況下壓力（MPa）
T— 工況溫度（℃）
Qv—工況體積流量（m3/h）
QN—標準狀態下體積流量（Nm3/h）
Qm—質量流量（kg/h）
η—動態粘度（Pa?S）
RD—雷諾數
D—流量計管徑或插入探頭直徑（mm）
表1 不同通徑下流量計液體、氣體流量及所對應的頻率
注：1、液體最小流量可從圖1查找，氣體和過熱蒸汽可從圖2查找。
2、對于插入式流量計而言，管徑從200～2500mm其流量可按流速（液體9m/s，氣體75m/s）計算。其最小流速可通過表1、表2、圖1、圖2、DN50最小流量來計算，再得出某管徑下最小流量。
2）壓力損失
水在流速7m/s時為0.054Mpa，大氣壓下的空氣在流速75m/s時為830H2O，壓力損失由下式計算。
△Ρ＝1.1×10-6×ρ?V2
式中：△Ρ——壓力損失（Mpa）
ρ——流體密度（kg/m3）
V——流速（m/s）
表2 常用氣體介質的標準狀態密度
飽和蒸汽實例
試確定DN50流量計用于7bar飽和蒸汽的量程范圍。由表3可查得：DN50 7bar量程范圍是84-1835kg/h 還可得到以下信息：飽和蒸汽溫度165℃，密度3.67kg/m3
氣體/過熱蒸汽最小流量
例2：
已知氮氣流量為4600Nm3/h,工作壓力0.7Mpa,工作溫度為40℃，選擇流量計通經。
解：1）將標準流量變為工況流量
求工作條件下的密度
首先查表2，得知標準狀態下氮氣密度1.25kg/Nm3
3）通過表1和圖2可知
φ80 流量計的測量范圍 40~1375m3/h
φ100 流量計的測量范圍 70~2120m3/h
φ80 流量計的測量范圍 200~4771m3/h
根據選型原則常用流量不小于額定流量的1/2。所以應選φ80流量計。
當選擇的流量計管徑比實際工作管徑小時，應采用變徑管以保證準確測量。見圖3
圖3 變徑管的直管段要求
五：渦街流量計安裝
將流量計安裝在管道上請遵循以下要點：
流量計入口和出口的管道條件
為了確保達到的運行效果，流量計入口的規則流速發布應不受干擾。
入口直管長度應不小于15倍管徑。
入口側有彎頭、縮管或截止閥時，入口直管長度應不小于25倍管徑。
出口直管長度應不小于5倍管徑（圖4）
圖4 入口和出口直管段
流量調節閥應盡可能安裝在流量計下游側（圖5）。
圖5 調節閥的安裝位置
壓力溫度測量
圖6 壓力和溫度測點的位置
六：渦街流量計外形及安裝尺寸
當介質溫度大于100℃時，下表中H加高200mm。
6.1 管接頭式
6.2 無法蘭式
表4
注：①以上參數僅適用于法蘭夾持式2.5MPa以下壓力規格的渦街流量計。
②安裝法蘭為專用法蘭，出廠時已配備，安裝法蘭的標準為企業標準，推薦使用。
說明：
①以上尺寸僅供設計選型時參考，實際尺寸以出廠或定貨時確認為準。
②常用無縫鋼管直徑為公制鋼管直徑，如采用英制鋼管，需在定貨時注明。
③管道對焊式、螺紋連接式、卡箍連接式、固定插入式、球閥插入式的結構外形尺寸，以及高溫型、超低溫型的外形尺寸以出廠或定貨時確認為準。
④流量計安裝法蘭采用企業標準或國家標準GB/T9119-2000，也可根據用戶需要采用國家其他部門或行業標準，或采用其他國家標準（美標、德標、日標等），如需特殊標準請在定貨時注明。
6.3 法蘭式
表5
渦街流量計 安裝現場圖片：
注：①以上參數僅適用于法蘭連接式1.6MPa以下壓力規格的渦街流量計。
②儀表長度為標準型尺寸，帶一體化溫壓補償型儀表長度相應加長50mm。
③法蘭連接式渦街流量計出廠時不配帶管道法蘭和螺栓，用戶需另行購買，連接法蘭的標準為GB/T9119-2000突面板式平焊鋼制管法蘭。
6.4插入式
表6 L2和G2為配球閥時桿長及重量
售后服務：
1、我公司所售產品在一年之內出現質量問題的（非人為），負責免費維修。
2、質保期內如我公司產品出現任何質量問題，我公司負責免費維修或更換。
3、質保期內如用戶使用不當，造成產品損壞，我公司負責維修，收取損壞部件成本費。
4.如用戶需我公司現場服務，我公司以最短時間到達用戶現場。
5、本公司所售的產品所享受終生維護。
