艾雷柯校驗0~100MPa壓力傳感器計量檢定設備安裝操作細則

一、校驗壓力傳感器工具

校驗全過程需嚴格執行現行計量技術規范，主要依據包括：JJG 860-2015《壓力傳感器（靜態）》，適用于靜態壓力傳感器的初次檢定、后續檢定、使用中檢驗。能夠感受壓力信號，并按照一定規律將壓力信號轉換成可用的輸出電信號的器件或裝置。

二、操作流程詳解

（一）前置準備工作

1、環境要求

溫度控制在（20±2）℃，相對濕度≤85%RH，且無凝露現象，確保現場無振動、粉塵及腐蝕性氣體。

2、工具連接

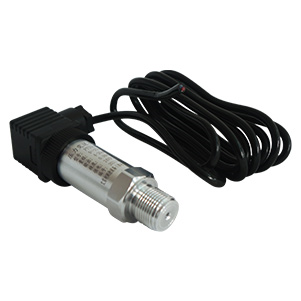

• 將壓力傳感器ALKPTS503和精密數字壓力計ALKC400T與ALKT804輸出口密封連接。

• 接線說明：

（1）將ALKC400T紅色測試筆接在標準表24V輸出接口里，黑色測試筆接在電流接口里。

（2）另一端紅色鱷魚夾夾在傳感器紅色線（正極）上，黑色鱷魚夾夾在傳感器藍色線（負極）上，標準表ALKC400T與壓力傳感器已連接成功，同時在當前大氣壓下傳感器壓力值為0MPa時，標準表測出傳感器的電流值為4mA，偏差≤±0.1mA，零點校準合格。

（二）壓力傳感器校驗過程

1、升壓過程

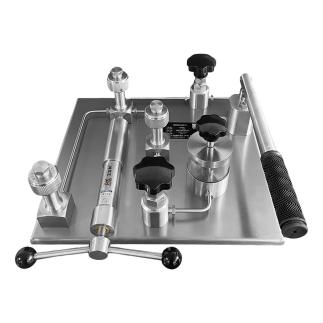

• 使用ALKT804打壓桿進行加壓，加壓至10~15MPa停止，關閉穩壓閥、過壓截止閥，接著再使用微調閥順時針調至檢定點25MPa，標準表測出壓力傳感器的電流值是8mA。

• 接著直接使用微調閥順時加壓至50MPa，電流值是12mA。

• 同樣的操作，直接使用微調閥加壓至檢定點75MPa、100MPa，對應的電流值是16mA、20mA。

2、減壓過程

• 使用微調閥逆時針減壓，減至壓力值75MPa，標準表測出壓力傳感器的電流值是16mA。

• 同樣的操作，直接使用微調閥減壓至檢定點50MPa、25MPa，對應的電流值是12mA、8mA。

3、泄壓過程

依次打開泄壓閥、穩壓閥、過壓截止閥，泄壓為0，測量結束。

三、注意事項

規范使用

• 操作應按照標準流程，ALKT804液壓校準臺加壓減壓需緩慢，避免壓力沖擊。

• 精密數字壓力計ALKC400T接線需明確，嚴防接反。

• 校驗點需待標準表數值穩定后讀數，記錄實時準確。

• 檢驗結束先緩慢泄壓歸零，無殘余壓力，方可取下被檢儀表。

維護與校準周期

• 定期對ALKC400T精密數字壓力計進行計量檢定（建議每年1次），確保測量精度達標。

• 壓力表不用時，應關掉電源，長期不用時，應三個月充電一次。

• 液壓臺長期不用需泄壓后保存，倒出儲液杯內液體，蓋上布罩，以免塵埃進入儀器。

四、結語

本次壓力傳感器校驗過程嚴格遵循計量技術規范，在標準環境下有序開展，精準完成各檢定點校驗及零點校準，確保校驗數據真實準確。本次校驗有效驗證了壓力傳感器的測量精度、量值傳遞準確性及運行穩定性，確認其可滿足多領域使用需求。后續需定期對相關校驗設備進行計量檢定，規范操作與維護流程，保障壓力傳感器長期穩定運行，為各應用場景提供精準可靠的壓力測量支持。
