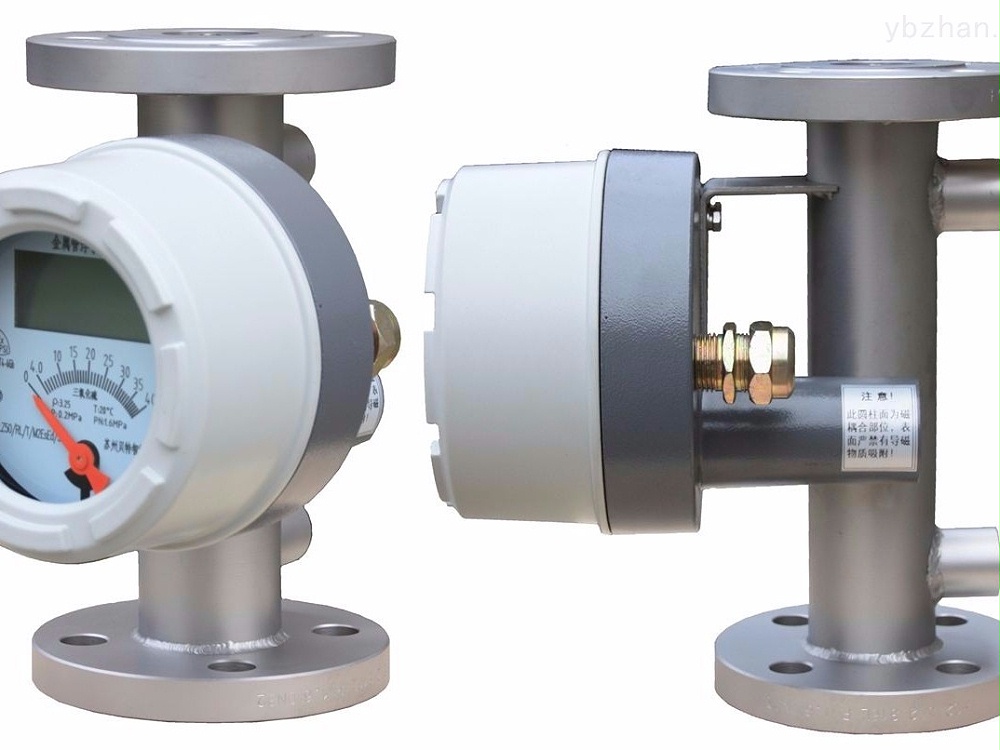

金屬轉子流量計的安裝要求及注意事項

金屬轉子流量計的安裝要求及注意事項

安裝要求：

1.安裝前，取出流量計運輸保護用的頂桿、填料和橡皮筋，使浮子改變一定位置，檢查轉換器的動作狀態。當認為異常時，應進行調整。

2.流量計應垂直安裝在無振動管道上，測量管的傾斜度應小于5°，并應安裝旁路，便于維護和清潔，不影響生產。

3.安裝流量計時，應嚴格校準水平計，組裝時不應承受應力。垂直安裝轉子流量計的介質流向自下而上，水平安裝轉子流量計的介質流向應與標記方向一致。閥組一般需要安裝，以便于使用和拆卸。

4.遠傳金屬轉子流量計的遠傳部分通過磁性與轉子耦合。如果介質中含有易被磁性物質吸附的小顆粒，轉子容易磨損和堵塞，導致測量不準確或無法測量。解決辦法是在前面安裝磁過濾器。

5.流量調節閥應安裝在流量計上游，流量調節閥應安裝在下游5~10倍~10倍。

6.儀器對上游直管段的長度沒有嚴格要求，但也有廠家要求安裝流量計，以確保入口有≥5DN直管段，出口不≤250mm直管段或(2-5)D長度，其實是不必要的。

注意事項：

1.儀器安裝方向

絕大多數轉子流量計必須垂直安裝在無振動管道上，無明顯傾斜，流體自下而上的流過儀器。轉子流量計中 心線與鉛垂直線之間的夾角一般不超過5度，精度高（1.5級以上)儀表θ≤20°。如果θ=12°會產生1%的附加誤差。上游直管段長度要求不嚴格，但也有廠家要求(2-5)D實際上，長度要。

2.安裝污水流體

過濾器應安裝在儀器的上游。當可能含有磁鐵雜質流體時，應在儀器前安裝磁性過濾器。為了保持浮子和錐管的清潔，特別是小直徑儀器，浮子的清潔度會影響測量值。

3.擴大轉子流量計范圍的安裝

如果測量所需的流量范圍較寬，范圍超過10，可以在儀器中放置兩個不同形狀和重量的浮子。小流量時，取輕浮讀數，浮子到頂部后取重浮讀數，范圍可擴大到50-100。

4.安裝轉子流量計脈動流

流動本身的脈動，如擬安裝儀表位置上游有往復泵或調節閥，或下游負荷變化較大，應改變測量位置或補救管道系統，如安裝緩沖罐；如果儀表本身振蕩，如氣體壓力過低，上游閥未打開，調節閥未安裝在儀表下游，應有針對性地改進或選擇阻尼裝置。
