管道蒸汽流量表種類
江蘇奧科儀表有限公司
T：/1526172556 柏經理

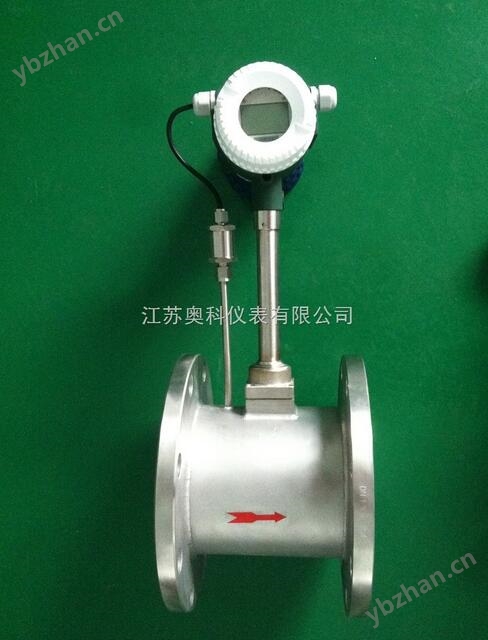

一、渦街蒸汽流量計
蒸汽流量表有一體式和分體式兩種，根據現場需求和客戶要求選型合適的型號。
蒸汽流量表概述：
分體式蒸汽流量表由渦街脈沖傳感器，壓力傳感器，溫度傳感器，流量積算儀組成，流量積算儀配儀表箱可以安裝在室內方便查看累積流量值。AK-LUGB渦街流量計的基本原理是卡門渦街原理,即“渦街旋渦分離頻率與流速成正比”。變送器流通本體直徑與儀表的公稱口徑基本相同。如圖一所示,流通本體內插入有一個近似為等腰三角形的柱體,柱體的軸線與被測介質流動方向垂直,底面迎向流體。
在流體中設置非流線型旋渦發生體（阻流體），則從旋渦發生體兩側交替地產生兩列有規則的旋渦，這種旋渦稱為卡曼旋渦，如圖(一)所示。
圖一
當被測介質流過柱體時,在柱體兩側交替產生旋渦,旋渦不斷產生和分離,在柱體下游便形成了交錯排列的兩列旋渦即“渦街”。理論分析和實驗已證明,旋渦分離的頻率與柱側介質流速成正比。
蒸汽專用流量計旋渦交錯分離,在柱體兩側及柱體后面的尾流中產生脈動的壓力,設在柱體內部（或后面）的檢測探頭受到這種微小的脈動壓力的作用,使埋設在探頭內的壓電晶體 元件受到交變應力而產生交變電荷信號。該信號經放大器上的電荷變換、放大，濾波限幅和觸發整形處理后，輸出頻率與旋渦分離頻率相同的方波電壓脈沖信號。該 信號再送到就地顯示儀，傳感器輸出的每一個脈沖將代表一定體積的被測流體。一段時間內的輸出總脈沖數,將代表這段時間內流過傳感器的流體總體積。傳感器輸出的電壓脈沖信號送到連于一體的就地顯示儀。就地顯示儀采用微功耗CPU，測量渦街傳感器輸出的頻率信號，根據設定的密度，渦街流量系數進行流量運算，現場液晶顯示瞬時流量和累計流量。
蒸汽流量表產品優勢：蒸汽流量計
▲不受溫度、壓力的影響，同時不易堵，不易卡，不易結垢，耐高溫、高壓。
▲安全防爆，適用于惡劣環境。
▲無可動部件、無空洞縫隙設計，產品無磨損、耐臟污，無需機械維修，使用壽命長。
▲采用微功耗，電池供電的現場顯示型流量計，可不斷電運行兩年以上。
▲穩壓補償一體化設計。
▲電流輸出均為電隔離型，具有良好的共模干擾抑制能力。
▲同時顯示流量值與累計流量值，不必輪流切換。
▲采用抗振探頭，有效消除外界振動影響。
▲電路采用表面貼裝工藝，結構緊湊，可靠性高。
▲采用分體式信號轉換器，電纜zui長10米。
▲量程比寬達20:1。
▲整體結構設計合理，動態測量范圍寬，壓力損失小。
▲分體式渦街流量計采用不銹鋼材質，可適用于腐蝕性介質的測量。
▲現場液晶顯示，脈沖、4-20mA輸出或485通訊，可與工業自動化系統連接。
三、蒸汽流量表技術參數：
| 公稱通徑 | 15、20、25，40，50，65，80，100，125，150，200，250，300，（300～1000插入式） |
| 公稱壓力（MPa） | DN15-DN200 4.0（>4.0協議供貨），DN250-DN300 1.6（>1.6協議供貨） |
| 介質溫度（℃） | 壓電式：-40～150，-40～260，-40～330；電容式： -40～400，-40～500（協議訂貨） |
| 本體材料 | 1Cr18Ni9Ti，（其它材料協議供貨） |
| 允許振動加速度 | 壓電式:0.2g 電容式:1.0～2.0g |
| 精確度 | ±1%R，±1.5%R；插入式：±2.5%R， |
| 范圍度 | 1：6～1：30 |
| 供電電壓 | 傳感器：DC +12V，DC +24V；變送器：DC +12V ，DC +24V；電池供電型：3.6V電池 |
| 輸出信號 | 方波脈沖（不包括電池供電型）：高電平≥5V，低電平≤1V；電流：4～20mA |
| 壓力損失系數 | 符合JB/T9249標準 Cd≤2.4 |
| 防爆標志 | 本安型：ExdⅡia CT2-T5隔爆型：ExdⅡCT2-T5 |
| 防護等級 | 普通型IP65 潛水型 IP68 |
| 環境條件 | 溫度-20℃～55℃，相對濕度5%～90%，大氣壓力86～106kPa |
| 適用介質 | 氣體、液體、蒸汽 |
| 傳輸距離 | 三線制脈沖輸出型：≤300m，兩線制標準電流輸出型 （4～20mA） ≤1500m；負載電阻≤750Ω； RS485/HART≤1200m. |
蒸汽流量表產品選型：
| 型 譜 | 說 明 | ||||||
| AKLUGB | 渦街流量儀表 | ||||||
| 檢測 | B | 壓電式傳感器 | |||||
| 方式 | E | 電容式傳感器 | |||||
| 連接方式 | 1 | 僅對滿管型 | 法蘭連接型 | ||||
| 2 | 僅對滿管型 | 法蘭卡裝型 | |||||
| 3 | 僅對插入型 | 簡易插入型 | |||||
| 4 | 僅對插入型 | 球閥插入型 | |||||
| 測量介質 | 2 | 液體 | |||||
| 3 | 氣體 | ||||||
| 4 | 蒸汽 | ||||||
| 公稱通徑 | 2 | DN25 | |||||
| … | … 單位：mm | ||||||
| 30 | DN300 | ||||||
| 使用環境 | P | 普通型 | |||||
| B | 防爆型 | ||||||
| 輸出信號 | 1 | 脈沖輸出 | |||||
| 2 | 4～20mA電流輸出，液晶顯示 | ||||||
| 3 | RS-485通訊 | ||||||
| 4 | 電池供電，不帶溫度、壓力補償 | ||||||
| 5 | 溫壓補償一體，4～20mA電流輸出型 | ||||||
| 6 | 溫壓補償一體，電池供電型 | ||||||
儀表的安裝設計要求：
儀表的正確安裝是保障儀表正常運行的重要環節，若安裝不當，輕則影響儀表的使用精度，重則會影響儀表的使用壽命，甚至?xí)p壞儀表。
（一） 蒸汽專用流量計安裝環境要求：
1． 盡可能避開強電設備、高頻設備、強開關電源設備。儀表的供電電源盡可能與這些設備分離。
2． 避開高溫?zé)嵩春洼椛湓吹闹苯佑绊憽Ｈ舯仨毎惭b，須有隔熱通風措施。
3． 避開高濕環境和強腐蝕氣體環境。若必須安裝，須有通風措施。
4． 渦街流量儀表應盡量避免安裝在振動較強的管道上。若必須安裝，須在其上下游2D處加設管道緊固裝置，并加防振墊，加強抗振效果。
5． 儀表安裝在室內，安裝在室外應注意防水，特別注意在電氣接口處應將電纜線彎成U形，避免水順著電纜線進入放大器殼內。
6． 儀表安裝點周圍應該留有較充裕的空間，以便安裝接線和定期維護。
二、蒸汽孔板流量計
江蘇奧科儀表有限公司
銷售： / 李
一、蒸汽孔板流量計概述：
AK-LG系列蒸汽孔板流量計又稱為差壓式流量計，是由一次檢測件(節流件)和二次裝置(差壓變送器和流量顯示儀)組成廣泛應用于氣體.蒸汽和液體的流量測量.具有結構簡單,維修方便，性能穩定,使用可靠等特點。
節流孔板是標準節流件可不需標定直接依照國家標準生產，1.國家標準GB2624-81<流量測量節流裝置的設計安裝和使用>;2.國際標準ISO5167<國際標準組織規定的各種節流裝置>3.化工部標準GJ516-87-HK06
二、蒸汽孔板流量計外形：
三、蒸汽孔板流量計工作原理：
在充滿管道的流體，當它們流經管道內的節流裝置時，流束將在節流裝置的節流件處形成局部收縮，從而使流速增加，靜壓力低，于是在節流件前后便產生了壓力降，即壓差，介質流動的流量越大，在節流件前后產生的壓差就越大，所以孔板流量計可以通過測量壓差來衡量流體流量的大小。這種測量方法是以能量守衡定律和流動連續性定律為基準的。
節流裝置（蒸汽孔板流量計）是集流量、溫度、壓力檢測功能于一體，并能進行溫度、壓力自動補償?shù)男乱淮髁坑?jì)，該孔板流量計采用的微機技術與微功耗新技術，功能強，結構緊湊，操作簡單，使用方便。其基本公式如下：
c－流出系數 無量綱
d－工作條件下節流件的節流孔或喉部直徑
D－工作條件下上游管道內徑
qm－質量流量 Kg/s
qv－體積流量 m3/s
?－直徑比d/D 無量綱
流體的密度Kg/m3
可膨脹性系數 無量綱
四、蒸汽孔板流量計產品特點：
1、 蒸汽孔板流量計節流裝置結構易于復制，簡單、牢固，性能穩定可靠，使用期限長，價格低廉。
2、蒸汽孔板流量計計算采用國際標準與加工
3、 蒸汽孔板流量計 應用范圍廣，全部單相流皆可測量，部分混相流亦可應用。
5、標準型節流裝置無須實流校準，即可投用。
6、一體式的蒸汽孔板流量計安裝更簡單，無須引壓管，可直接接差壓變送器和壓力變送器。
五、蒸汽孔板流量計產品特點：
1、采用進口單晶硅智能差壓傳感器
2、高精度，*的自診斷功能
3、智能孔板流量計其量程可自編程調整。
4、智能一體化孔板流量計可同時顯示累計流量、瞬時流量、壓力、溫度。
5、具有在線、動態全補償功能外，智能孔板流量計還具有自診斷、自行設定量程。
6、配有多種通訊接口
7、穩定性高
一體化孔板流量計技術指標：
1、高精度：±0.5%
2、高穩定性：優于0.1%FS/年
3、高靜壓：40MPa
4、連續工作5年不需調校
5、可忽略溫度、靜壓影響
6、抗高過壓
六、蒸汽孔板流量計注意事項：
孔板流量計又稱為差壓式流量計,是由一次檢測件（節流件）和二次裝置（差壓變送器和流量顯示儀）組成。 在測量蒸汽流量時，蒸汽通常會出現兩種狀態，一種是過熱蒸汽，溫度zui高可達到450度，還有一種是飽和蒸汽，正常溫度是150度，zui高不會超過250度。過熱蒸汽在輸送的過程中，由于溫度、壓力的變化，特別是在過熱度不高的情況下，會出現熱量損失溫度降低的狀況，轉換成飽和蒸汽狀態，這樣就導致了氣壓減小，而出現氣體和液體混合的介質存在。
飽和蒸汽在輸送的過程由于熱量的損失很容易出現凝結的狀態，而飽和蒸汽就成立液滴和液霧的雙向流體。
在測量蒸汽流量的時候，為了減少測量蒸汽流量的誤差，就必須保持蒸汽的過熱度，這樣就會減少蒸汽的含水量，加強管道的保溫。采用孔板流量計測量蒸汽流量時，在安裝的時候必須進行檢查，若安裝不正確，將會導致蒸汽泄漏，無法正確計量，孔板流量計敷設的導壓掛管必須要進行保溫，不能安裝在室外，否則會影響測量的結果誤差。
由于蒸汽屬于特殊性質，是由熱水加溫而來，溫度非常高，若采用孔板流量計測量，除了要注意以上幾點外，根據蒸汽的特殊性質，在生產工藝方面還要改進孔板流量計的不足之處，以適應測量蒸汽流量的要求，減少不必要的誤差。
七、蒸汽孔板流量計安裝要求：
節流裝置的安裝和適用于下列管段和管件有關：節流件上游側*阻力件、第二阻力件，節流件下右側*阻力件，從節流件上游第二阻力件到下游*阻力件之間的管段以及差壓訊號管路等。
節流裝置適用范圍及有關技術指標:
節流件名稱 | 適用管道 （DN mm） | 適用直徑比B（d/D） | 應用特點 | 流出系數不確定度Ec% | 設計標準 | ||
角接取壓標準孔板 | 環室式 | 50－500 50－500 | 0.2－0.75 0.2－0.75 | 適用于清潔介質其中GD結構適合高溫高壓條件下流量的測量 | 0.6－0.75% | ISO5167 GB/T2624－93 | |
夾緊環式 | 50－500 | 0.2－0.75 | 易于清除污物，可用于不太清潔流體流量的測量 | ||||
斜鉆孔式 | 450－1000（3000） | 0.2－0.75 | |||||
法蘭取壓標準孔板 | 50－1000 | 0.2－0.75 | 易于清除污物，適用于各種介質 | 0.6－0.75% | ISO5167 GB/T2624－93 | ||
徑距取壓標準孔板 | 50－1000 | 0.2－0.75 | |||||
角接取壓標準噴嘴 （ISA1932噴嘴） | 50－500 | 0.3－0.8 | 壓損小，壽命長，尤其適用于蒸汽流量測量 | 0.8－1.2% | ISO5167 GB/T2624－93 | ||
長徑噴嘴 | 50－630 | 0.2－0.8 | 壓損小壽命長，LGP型長徑噴嘴組件適合高參數水和蒸汽流量測量 | 2.0% | ISO5167 GB/T2624－93 | ||
經典文丘利管 | 機械加工式 | 100－800 | 0.2－0.8 | 壓力損失小，所需直管段小于孔板、噴嘴 | 1.0% | ISO5167 GB/T2624－93 | |
粗焊鐵板式 | 200－1200（2000） | 0.4－0.7 | 1.5% | ||||
文丘利噴嘴 | 65－500 | 0.316－0.77 | 同上 | 1.2－1.75% | ISO5167 GB/T2624－93 | ||
1/4圓孔板 | 25－150 | 0.245－0.6 | 適用于低雷諾數 | 2.0－2.5% | DIN BS | ||
錐形入口孔板 | 25－250 | 0.1－0.316 | 同上 | 2.0% | BS | ||
圓缺孔板 | 50－1500 | 0.32－0.8 | 適用于贓污，有氣泡析出或含有固體微粒的流體測量。 | 1.5% | DIN | ||
偏心孔板 | 100－1000 | 0.46－0.84 | 1－2% | ASME | |||
小孔板 | 12.5－40 | 0.2－0.75 | 適用于小管道流量測量 | 0.75% | ASME | ||
透鏡式孔板 | 12.5－150 | 0.2－0.75 | 適用于高壓常溫小管道流量測量 | 0.6－0.75% | ISO5167ASME | ||
端頭孔板 | 大于等于15 | 0.2－0.62 | 1.5－2.0% | ||||
雙重孔板 | 25－400 | 0.2－0.8 | 適用于大流量測量 | ||||
